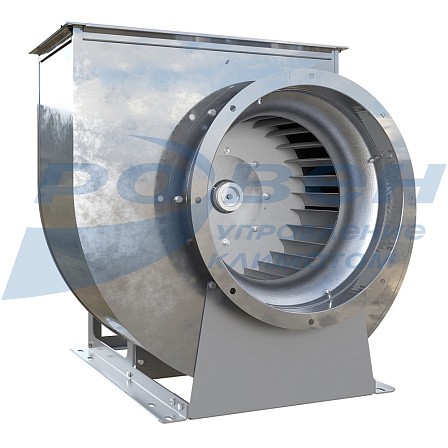

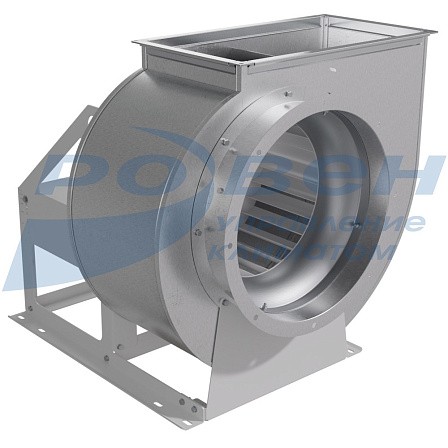

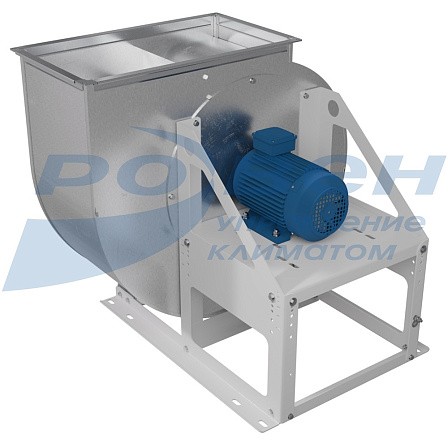

Вентилятор радиальный ВРВ специального назначения

Радиальные вентиляторы среднего давления серии ВРВ с загнутыми вперед лопатками специальной формы с рабочим колесом левого или правого вращения в исполнении Ex1 разработаны для перемещения газопаровоздушных смесей IIА и IIВ категорий.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить
Руководства

Описание

  • Модернизированные радиальные вентиляторы среднего давления с увеличенным выходным фланцем прямоугольной формы

Конструктив

  • Корпус в виде улитки
  • Углы поворота корпуса: 0°, 45°, 90°, 270°, 315°
  • Левое (Л) или правое (Пр) направление вращения рабочего колеса/положение корпуса
  • Тип рабочего колеса «РВ» с загнутыми вперед лопатками
  • Материалы корпуса и рабочего колеса зависят от исполнения

Двигатель

  • Трехфазный асинхронный электродвигатель
  • Степень защиты электродвигателя не ниже IP 54

Условия эксплуатации

  • Климатическое исполнение по ГОСТ 15150-69: У2 (для эксплуатации под навесом). Допускается эксплуатация в У1 (на открытом воздухе) при комплектации кожухом электродвигателя или двигателем У1
  • Температура окружающей среды от -45°С до +40°С
  • Перемещаемая среда не должна содержать:
- липких веществ, волокнистых материалов, пыли и других твердых примесей в концентрации 100 мг/м3
- взрывоопасных веществ под избыточным давлением или нагревающихся выше температуры их самовоспламенения
- пары и газы, вызывающие ускоренную коррозию материалов и покрытий указанных исполнений

  • Для изделий из нержавеющей стали (К1) не допускается контакт с сильными восстановителями (щелочи), сильными окислителями (кислоты) и морской водой
  • Для изделий из алюминиевых сплавов (Ex2) не допускается контакт с окислами железа

Таблица исполнений

Исполнение

Температура перемещаемой среды, °С

Материал

Назначение

Маркировка взрывозащиты*

Группы взрывоопасной среды

Классы взрывоопасных зон помещения

Теплостойкое

Т200

от -45 до +200

Оцинкованная/ Углеродистая сталь

Для перемещения воздуха и других газопаровоздушных смесей,с максимальной температурой до +200 °С

-

-

-

Коррозионностойкое теплостойкое

К1Т200

от -45 до +200

Нержавеющая сталь

Для перемещения агрессивных невзрывоопасных воздушных смесей

-

-

-

Коррозионностойкое

К1

от -45 до +80

-

-

-

Взрывозащищенное

Ex1

от -45 до +80

Углеродистая/ оцинкованная сталь, латунь

Для применения в потенциально взрывоопасной газовой среде категорий IIА, IIВ, IIС (кроме взрывоопасных смесей с воздухом: коксового газа категории IIВ группы Т1; окиси пропилена, окиси этилена, формальдегида, этилтрихлорэтилена, этилена категории IIВ группы Т2; винилтрихлорсилена, этилхлорсилена категории IIB группы Т3)

1Ех h IIС Т4 Gb Х

1Ех h IIВ Т4 Gb Х

Т4

1 и 2

Взрывозащищенное

Ex2

от -45 до +80

Алюминиевые сплавы

1Ех h IIС Т4 Gb Х

1Ех h IIВ Т4 Gb Х

Т4

1 и 2

Взрывозащищенное теплостойкое

Ex1Т200

от -45 до +200

Углеродистая/ оцинкованная сталь, латунь

1Ех h IIС Т2 Gb Х

1Ех h IIВ Т2 Gb Х

Т2

1 и 2

Взрывозащищенное коррозионностойкое

ExК1

от -45 до +80

Нержавеющая сталь/ латунь

1Ех h IIС Т4 Gb Х

1Ех h IIВ Т4 Gb Х

Т4

1 и 2

Взрывозащищенное коррозионностойкое теплостойкое

ExК1Т200

от -45 до +200

Нержавеющая сталь/ латунь

1Ех h IIС Т2 Gb Х

1Ех h IIВ Т2 Gb Х

Т2

1 и 2


* Подгруппа газа IIC или IIB зависит от подгруппы газа применяемого комплектующего оборудования (электродвигателя).

Дополнительная комплектация

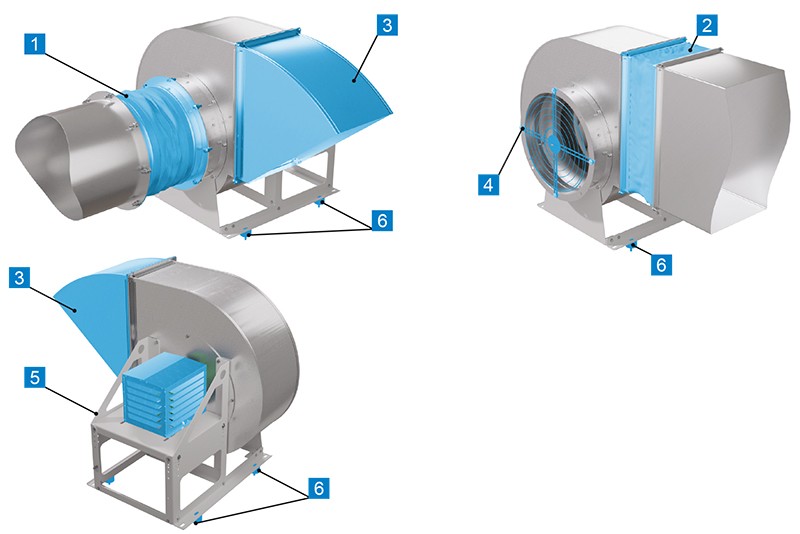

ВРВ спец_допы.jpg

1 - Вставка гибкая круглая ВГК-ВРН/ВРВ
2 - Вставка гибкая прямоугольная ВГП-ВРН/ВРВ
3 - Козырёк защитный Козырек-ВРН/ВРВ
4 - Решетка защитная БАСКЕТ-ВРН/ВРВ
5 - Кожух ЭД-ВРН/ВРВ
6 - Виброизоляторы

* Дополнительные комплектующие в комплект поставки не входят.

Полная информация о вентиляторах ВРВ специального исполнения в электронном pdf-каталоге по ссылке во вкладке "Характеристики".

Файлы
Вентиляторы радиальные ВРВ специального назначения.pdf

Габаритные и присоединительные размеры

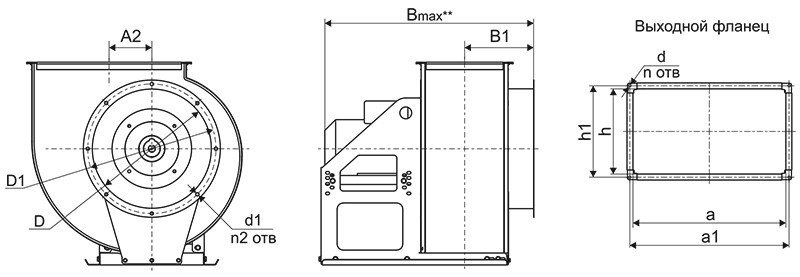

ВРВ спец_чертеж 1.jpg

Наименование

А2

В max*

В1

D

D1

d

d1

a

а1

h

h1

n

n2

ВРВ-2,0

74

555

162

213

235

9,5

11

255

275

140

160

4

8

ВРВ-2,5

85

617

179

250

289

9,5

11

326

346

178

198

4

8

ВРВ-3,15

115

639

200

315

349

9,5

11

400

420

220

240

4

8

ВРВ-4,0

144

785

232

400

434

9,5

11

513

533

284

304

4

8

ВРВ-5,0

178

1094

271

500

534

11

11

644

673

356

385

4

16

ВРВ-6,3

230,5

1240

349

630

665

11

11

802

831

444

473

4

16

ВРВ-8,0

295

1780

434

800

829

11

11

1010

1039

566

595

4

16

* Максимальный размер по самому большому двигателю в соответствующем типоразмере вентилятора.

Габаритные и присоединительные размеры вентиляторов в зависимости от положения корпуса

ВРН_О_габариты 2.jpg

Наименование

А*

А1

H max*

H1

H2 max*

45°

90°

270°

315°

45°

90°

270°

315°

45°

90°

270°

315°

45°

90°

270°

315°

45°

90°

270°

315°

ВРВ-2,0

374

355

337

337

434

154

164

159

159

267

359

467

420

434

444

200

200

200

280

280

159

267

220

154

164

ВРВ-2,5

457

434

403

403

522

189

199

183

183

318

423

558

508

529

539

240

240

240

340

340

183

318

268

189

199

ВРВ-3,15

574

531

504

504

655

239

233

226

226

396

536

706

645

650

643

310

310

310

410

410

226

396

335

233

233

ВРВ-4,0

723

676

643

643

829

303

298

290

290

501

680

891

810

773

768

390

390

390

470

470

290

501

420

303

298

ВРВ-5,0

906

840

790

790

1029

377

369

350

350

621

860

1131

1038

958

949

510

510

510

580

580

350

621

528

378

369

ВРВ-6,3

1136

1038

984

984

1285

476

443

429

429

769

1054

1394

1285

1222

1189

625

625

625

746

746

429

769

660

476

443

ВРВ-8,0

1435

1308

1239

1239

1619

604

554

535

535

965

1331

1767

1633

1497

1448

795

795

795

895

895

536

972

838

602

553

* Максимальный размер при различных положениях корпуса.

Габаритные и присоединительные размеры основания рамы вентиляторов

ВРВ спец_чертеж 2.jpg

Наименование

С

С1

С2

bxl

k

ВРВ-2,0

275

330

48

8х14

70

ВРВ-2,5

295

330

71

8х18

70

ВРВ-3,15

332,5

395

60

8х18

75

ВРВ-4,0

456

610

128

8х22

90

ВРВ-5,0

586

695

100

11х22

100

ВРВ-6,3

550

830

200

11х22

110

ВРВ-8,0

800

1195/1485*

222

11х22

125

* Размер указан для вентилятора ВРВ-8,0-Х*-РВ-110,0/1000/380-660

Технические характеристики

Наименование

N, кВт

n, об/мин

Ток при 380В, А

Габарит эл. двигателей

АИР/АИМЛ**

Масса

max, кг

Виброопора

тип ЕС (А)

Кол-во

Тип

ВРВ-2,0-Х*-РВ-2,2/3000/220-380

2,2

2855

4,85

80

36,3

4

20*25 (A) М6

ВРВ-2,5-Х*-РВ-0,75/1500/220-380

0,75

1390

2,11

71

24,6

4

20*25 (A) М6

ВРВ-2,5-Х*-РВ-5,5/3000/220-380

5,5

2900

11,1

100

55,1

4

20*20(A) М6

ВРВ-3,15-Х*-РВ-0,25/750/220-380

0,25

645

1,1

71

34

4

20*25(A) М6

ВРВ-3,15-Х*-РВ-0,55/1000/220-380

0,55

880

1,79

71

31,8

4

20*25(A) М6

ВРВ-3,15-Х*-РВ-2,2/1500/220-380

2,2

1410

5,3

90

50,7

4

20*20(A) М6

ВРВ-4,0-Х*-РВ-1,1/750/220-380

1,1

680

3,36

90

69,5

4

20*15(A) М6

ВРВ-4,0-Х*-РВ-2,2/1000/220-380

2,2

935

5,6

100

81,6

4

30*25(A) М8

ВРВ-4,0-Х*-РВ-7,5/1500/380-660

7,5

1450

15,71

132

111,8

4

30*25(A) М8

ВРВ-5,0-Х*-РВ-3,0/750/220-380

3,0

710

8,15

112

114,1

4

30*15(A) М8

ВРВ-5,0-Х*-РВ-7,5/1000/380-660

7,5

970

17,2

132

192

4

30*15(A) М8

ВРВ-5,0-Х*-РВ-30,0/1500/380-660

30,0

1470

57,6

180

323,1

4

40*30(A) М10

ВРВ-6,3-Х*-РВ-11,0/750/380-660

11,0

730

26

160

275,7

4

40*30(A) М10

ВРВ-6,3-Х*-РВ-30,0/1000/380-660

30,0

980

60

225

416,7

4

50*40(A) М10

ВРВ-8,0-Х*-РВ-45,0/750/380-660

45,0

740

94

250

709

8

60*40(A) М12

ВРВ-8,0-Х*-РВ-110,0/1000/380-660

110,0

985

207

315

1254

8

70*60(A) М10

* В этом месте необходимо указать исполнение вентилятора: Т200, К1, К1Т200, Ex1, Ex2, ExК1, Ex1Т200, ExК1Т200.
** АИМЛ для вентиляторов во взрывозащищенном исполнении (Ex1, Ex2, ExК1, Ex1Т200, ExК1Т200).

Шумовые характеристики

Наименование

Уровень звуковой мощности, дБ в октавных полосах частот, Гц

Общий, дБа

125

250

500

1000

2000

4000

8000

ВРВ-2,0-Х*-РВ-2,2/3000/220-380

86

88

83

82

78

69

65

91

ВРВ-2,5-Х*-РВ-0,75/1500/220-380

73

75

70

69

65

56

52

78

ВРВ-2,5-Х*-РВ-5,5/3000/220-380

93

96

90

89

85

77

72

99

ВРВ-3,15-Х*-РВ-0,25/750/220-380

68

70

71

69

62

58

53

72

ВРВ-3,15-Х*-РВ-0,55/1000/220-380

74

76

77

75

68

64

59

78

ВРВ-3,15-Х*-РВ-2,2/1500/220-380

86

88

89

87

80

76

71

90

ВРВ-4,0-Х*-РВ-1,1/750/220-380

75

77

72

71

67

58

54

80

ВРВ-4,0-Х*-РВ-2,2/1000/220-380

84

86

87

85

78

74

69

88

ВРВ-4,0-Х*-РВ-7,5/1500/380-660

94

96

97

95

88

84

79

98

ВРВ-5,0-Х*-РВ-3,0/750/220-380

85

87

88

86

79

79

70

89

ВРВ-5,0-Х*-РВ-7,5/1000/380-660

94

96

97

95

88

84

79

98

ВРВ-5,0-Х*-РВ-30,0/1500/380-660

104

106

107

105

98

94

89

108

ВРВ-6,3-Х*-РВ-11,0/750/380-660

92

95

89

88

84

76

71

98

ВРВ-6,3-Х*-РВ-30,0/1000/380-660

100

102

97

96

92

83

79

105

ВРВ-8,0-Х*-РВ-45,0/750/380-660

103

105

106

104

97

93

88

107

ВРВ-8,0-Х*-РВ-110,0/1000/380-660

111

113

114

112

105

101

96

115

* В этом месте необходимо указать исполнение вентилятора: Т200, К1, К1Т200, Ex1, Ex2, ExК1, Ex1Т200, ExК1Т200.

ВРВ спец_маркировка.jpg

Электрическая схема подключения

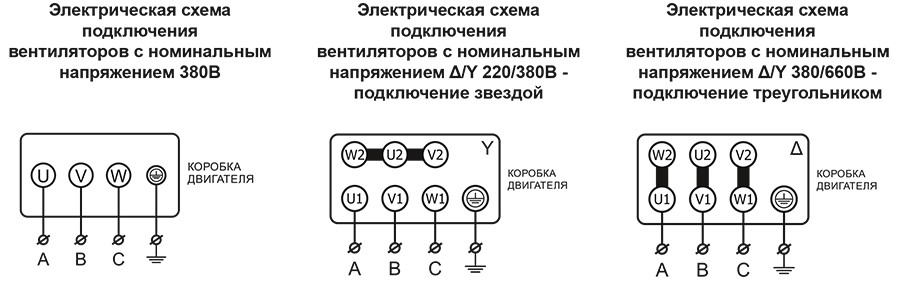

Элсхемы ВР-ВЦ-ВРН-ВРВ спец.jpg

* В вентиляторах с номинальным напряжением Δ/Y 380В/660В предусмотрена возможность запуска пониженным напряжением по схеме Y-Δ.
Рекомендуемая схема подключения зависит от исполнения двигателя. Для получения более подробной информации по подключению, обратитесь в отдел технической поддержки.


Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении

Спасибо за обращение!
Наш менеджер свяжется с вами.
Руководство по эксплуатации ВРВ.pdf

Всю необходимую информацию также можно получить по телефону «горячей линии»

+ 7 800 200 93 96

или по телефону

+7 800 505 08 67 получить консультацию
