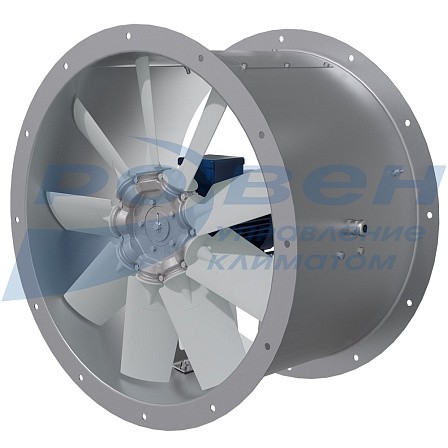

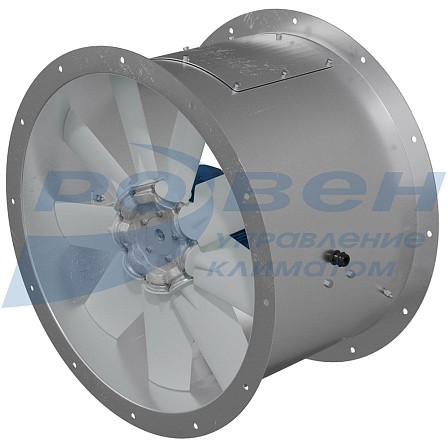

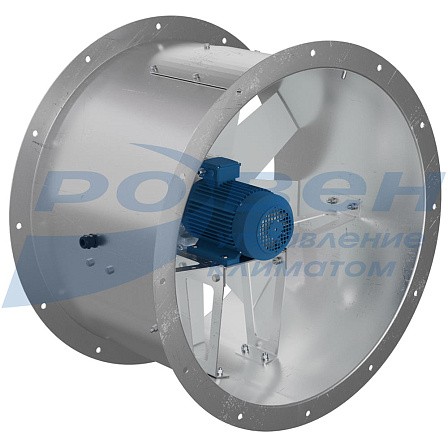

Вентилятор осевой ВО 06-300

Осевые вентиляторы серии ВО 06-300 разработаны для систем общеобменной вентиляции. Исполнение вентиляторов общепромышленное.

получить консультацию

СДЕЛАНО В РОВЕН

ТОВАР СЕРТИФИЦИРОВАН

Описание товара

Характеристики моделей

Купить

Руководства

Описание

Классическая модель осевого вентилятора
Предназначены для общеобменной вентиляции

Конструктив

Направление потока:
IW - от колеса на двигатель, MW - от двигателя на колесо
Тип корпуса: 10
Материал корпуса оцинкованная сталь
Рабочее колесо – осевая крыльчатка с лопатками из усиленного стекловолокном полиамида

Двигатель

Трехфазный асинхронный электродвигатель
Степень защиты электродвигателя не ниже IP 54

Условия эксплуатации

Климатическое исполнение по ГОСТ 15150-69: У1 или У2 (для эксплуатации на открытом воздухе или под навесом)
Температура окружающей среды от -45°С до +40°С
Общепромышленное (О) исполнение
Температура перемещаемой среды от -45°С до +40°С
Перемещаемая среда не должна содержать:

- взрывчатые и/или липкие вещества, волокнистые материалы, пыль и другие твердые примеси в концентрации более 100 мг/м3
- пары и газы с агрессивностью к металлам, покрытиям и изоляции выше агрессивности воздуха

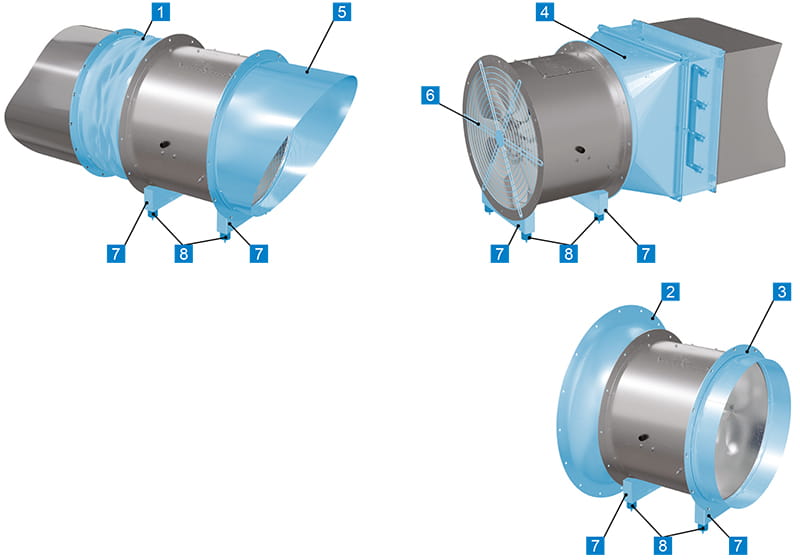

Дополнительная комплектация

ВО 06-300_доп.jpg

1 - Вставка гибкая ВГК-РОСА
2 - Входной коллектор осевой ВКО-РОСА
3 - Переходник РОСА
4 - Клапан лепестковый КЛ-РОСА
5 - Козырек РОСА
6 - Решетка защитная БАСКЕТ-РОСА
7 - Монтажная опора МОП
8 - Виброизоляторы

* Дополнительные комплектующие в комплект поставки не входят.

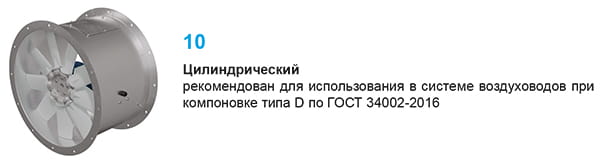

Тип корпуса вентилятора

ВО 06-300_корпус.jpg

Полная информация о вентиляторах ВО 06-300 в электронном pdf-каталоге по ссылке во вкладке "Характеристики".

Вентиляторы осевые ВО 06-300.pdf

1,02 МБ Скачать

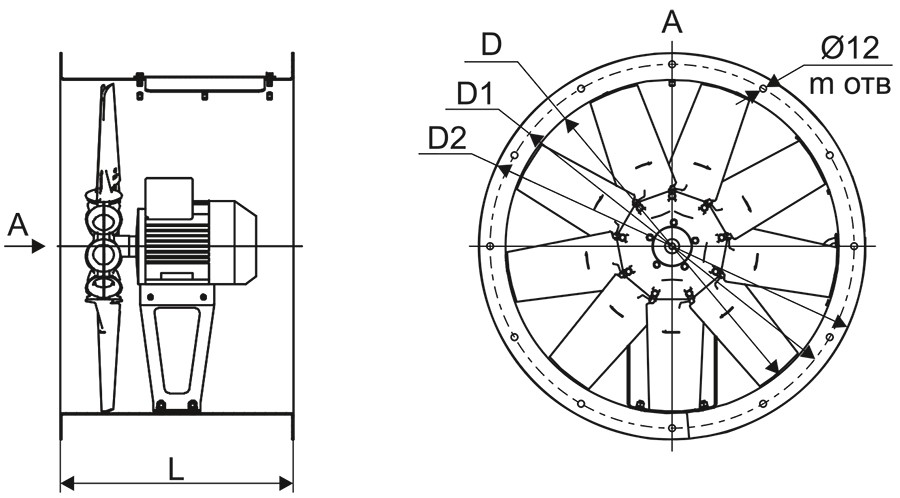

Габаритные и присоединительные размеры вентиляторов ВО 06-300 с типом корпуса 10

ВО 06-300_габариты.jpg

Наименование	L, мм	D, мм	D1, мм	D2, мм	m, отв
ВО 06-300/10L-IW-4,0-О-R3L/PAG/30-A/0,12/1500/220-380/0-У2	330	400	436	460	8
ВО 06-300/10L-IW-4,0-О-R3L/PAG/30-01-A/0,18/1500/220-380/0-У2	330	400	436	460	8
ВО 06-300/10L-IW-4,0-О-R3L/PAG/30-02-A/0,25/1500/220-380/0-У2	330	400	436	460	8
ВО 06-300/10L-IW-4,0-О-R3L/PAG/30-03-A/0,37/1500/220-380/0-У2	330	400	436	460	8
ВО 06-300/10L-IW-4,0-О-R3L/PAG/29-A/0,75/3000/220-380/0-У2	380	400	436	460	8
ВО 06-300/10L-IW-5,0-О-R3L/PAG/38-01-A/0,37/1500/220-380/0-У2	330	500	536	560	12
ВО 06-300/10L-IW-5,0-О-R3L/PAG/38-02-A/0,55/1500/220-380/0-У2	380	500	536	560	12
ВО 06-300/10L-IW-6,3-О-R4Z/PAG/115-A/0,37/1000/220-380/0-У2	440	630	690	730	12
ВО 06-300/10L-IW-6,3-О-R4Z/PAG/115-01-A/0,55/1000/220-380/0-У2	440	630	690	730	12
ВО 06-300/10L-IW-6,3-О-R4Z/PAG/114-A/1,1/1500/220-380/0-У2	440	630	690	730	12
ВО 06-300/10L-IW-6,3-О-R4Z/PAG/114-01-A/1,5/1500/220-380/0-У2	440	630	690	730	12
ВО 06-300/10L-IW-8,0-О-R4Z/PAG/91-A/0,75/1000/220-380/0-У2	440	800	860	900	16
ВО 06-300/10L-IW-8,0-О-R4Z/PAG/91-01-A/1,1/1000/220-380/0-У2	440	800	860	900	16
ВО 06-300/10L-IW-8,0-О-R4Z/PAG/90-A/3,0/1500/220-380/0-У2	515	800	860	900	16
ВО 06-300/10L-IW-10,0-О-R5Z/PAG/140-A/1,5/750/220-380/0-У2	515	1000	1070	1135	16
ВО 06-300/10L-IW-10,0-О-R5Z/PAG/139-01-A/3,0/1000/220-380/0-У2	630	1000	1070	1135	16
ВО 06-300/10L-IW-10,0-О-R5Z/PAG/182-A/7,5/1500/380-660/0-У2	630	1000	1070	1135	16
ВО 06-300/10L-IW-12,5-О-R5Z/PAG/160-A/3,0/750/220-380/0-У2	630	1250	1320	1385	16
ВО 06-300/10L-IW-12,5-О-R5Z/PAG/160-01-A/4,0/750/380-660/0-У2	630	1250	1320	1385	16
ВО 06-300/10L-IW-12,5-О-R5Z/PAG/159-A/7,5/1000/380-660/0-У2	630	1250	1320	1385	16

Технические характеристики

Наименование	N, кВт	n, об/мин	Ток, А при 380В	Масса, кг
ВО 06-300/10L-IW-4,0-О-R3L/PAG/30-A/0,12/1500/220-380/0-У2	0,12	1310	0,44	16
ВО 06-300/10L-IW-4,0-О-R3L/PAG/30-01-A/0,18/1500/220-380/0-У2	0,18	1310	0,67	16
ВО 06-300/10L-IW-4,0-О-R3L/PAG/30-02-A/0,25/1500/220-380/0-У2	0,25	1340	0,87	17
ВО 06-300/10L-IW-4,0-О-R3L/PAG/30-03-A/0,37/1500/220-380/0-У2	0,37	1340	1,18	18
ВО 06-300/10L-IW-4,0-О-R3L/PAG/29-A/0,75/3000/220-380/0-У2	0,75	2840	1,83	21
ВО 06-300/10L-IW-5,0-О-R3L/PAG/38-01-A/0,37/1500/220-380/0-У2	0,37	1340	1,18	18
ВО 06-300/10L-IW-5,0-О-R3L/PAG/38-02-A/0,55/1500/220-380/0-У2	0,55	1390	1,66	22
ВО 06-300/10L-IW-6,3-О-R4Z/PAG/115-A/0,37/1000/220-380/0-У2	0,37	880	1,39	36
ВО 06-300/10L-IW-6,3-О-R4Z/PAG/115-01-A/0,55/1000/220-380/0-У2	0,55	880	1,79	36
ВО 06-300/10L-IW-6,3-О-R4Z/PAG/114-A/1,1/1500/220-380/0-У2	1,1	1390	2,85	45
ВО 06-300/10L-IW-6,3-О-R4Z/PAG/114-01-A/1,5/1500/220-380/0-У2	1,5	1400	3,72	47
ВО 06-300/10L-IW-8,0-О-R4Z/PAG/91-A/0,75/1000/220-380/0-У2	0,75	905	2,3	52
ВО 06-300/10L-IW-8,0-О-R4Z/PAG/91-01-A/1,1/1000/220-380/0-У2	1,1	905	3,2	53
ВО 06-300/10L-IW-8,0-О-R4Z/PAG/90-A/3,0/1500/220-380/0-У2	3,0	1410	6,8	72
ВО 06-300/10L-IW-10,0-О-R5Z/PAG/140-A/1,5/750/220-380/0-У2	1,5	690	4,4	96
ВО 06-300/10L-IW-10,0-О-R5Z/PAG/139-01-A/3,0/1000/220-380/0-У2	3,0	960	7,64	114
ВО 06-300/10L-IW-10,0-О-R5Z/PAG/182-A/7,5/1500/380-660/0-У2	7,5	1450	15,71	144
ВО 06-300/10L-IW-12,5-О-R5Z/PAG/160-A/3,0/750/220-380/0-У2	3,0	710	8,15	132
ВО 06-300/10L-IW-12,5-О-R5Z/PAG/160-01-A/4,0/750/380-660/0-У2	4,0	720	10,47	160
ВО 06-300/10L-IW-12,5-О-R5Z/PAG/159-A/7,5/1000/380-660/0-У2	7,5	970	17,2	176

Шумовые характеристики

Наименование	Уровень звуковой мощности, дБ в октавных полосах частот, Гц								Общий, дБа
Наименование	63	125	250	500	1000	2000	4000	8000	Общий, дБа
ВО 06-300/10L-IW-4,0-О-R3L/PAG/30-A/0,12/1500/220-380/0-У2	71	67	66	66	67	64	65	58	76
ВО 06-300/10L-IW-4,0-О-R3L/PAG/30-01-A/0,18/1500/220-380/0-У2	71	67	66	66	67	64	65	58	76
ВО 06-300/10L-IW-4,0-О-R3L/PAG/30-02-A/0,25/1500/220-380/0-У2	72	67	67	67	68	65	66	59	76
ВО 06-300/10L-IW-4,0-О-R3L/PAG/30-03-A/0,37/1500/220-380/0-У2	72	67	67	67	68	65	66	59	76
ВО 06-300/10L-IW-4,0-О-R3L/PAG/29-A/0,75/3000/220-380/0-У2	88	83	83	83	84	81	82	75	93
ВО 06-300/10L-IW-5,0-О-R3L/PAG/38-01-A/0,37/1500/220-380/0-У2	74	72	70	66	66	66	67	58	79
ВО 06-300/10L-IW-5,0-О-R3L/PAG/38-02-A/0,55/1500/220-380/0-У2	76	73	71	67	67	67	67	59	79
ВО 06-300/10L-IW-6,3-О-R4Z/PAG/115-A/0,37/1000/220-380/0-У2	71	68	66	66	66	65	66	62	76
ВО 06-300/10L-IW-6,3-О-R4Z/PAG/115-01-A/0,55/1000/220-380/0-У2	71	68	66	66	66	65	66	62	76
ВО 06-300/10L-IW-6,3-О-R4Z/PAG/114-A/1,1/1500/220-380/0-У2	80	77	75	76	76	75	76	72	86
ВО 06-300/10L-IW-6,3-О-R4Z/PAG/114-01-A/1,5/1500/220-380/0-У2	81	78	76	77	76	75	76	72	86
ВО 06-300/10L-IW-8,0-О-R4Z/PAG/91-A/0,75/1000/220-380/0-У2	81	75	76	73	71	71	73	66	84
ВО 06-300/10L-IW-8,0-О-R4Z/PAG/91-01-A/1,1/1000/220-380/0-У2	81	75	76	73	71	71	73	66	84
ВО 06-300/10L-IW-8,0-О-R4Z/PAG/90-A/3,0/1500/220-380/0-У2	91	85	86	83	81	81	83	76	94
ВО 06-300/10L-IW-10,0-О-R5Z/PAG/140-A/1,5/750/220-380/0-У2	81	78	76	74	72	72	73	66	85
ВО 06-300/10L-IW-10,0-О-R5Z/PAG/139-01-A/3,0/1000/220-380/0-У2	89	86	84	81	80	79	80	73	92
ВО 06-300/10L-IW-10,0-О-R5Z/PAG/182-A/7,5/1500/380-660/0-У2	94	95	95	92	91	89	90	83	101
ВО 06-300/10L-IW-12,5-О-R5Z/PAG/160-A/3,0/750/220-380/0-У2	85	82	80	78	80	78	75	67	90
ВО 06-300/10L-IW-12,5-О-R5Z/PAG/160-01-A/4,0/750/380-660/0-У2	86	83	81	79	80	78	75	67	90
ВО 06-300/10L-IW-12,5-О-R5Z/PAG/159-A/7,5/1000/380-660/0-У2	92	89	87	85	87	85	82	74	96

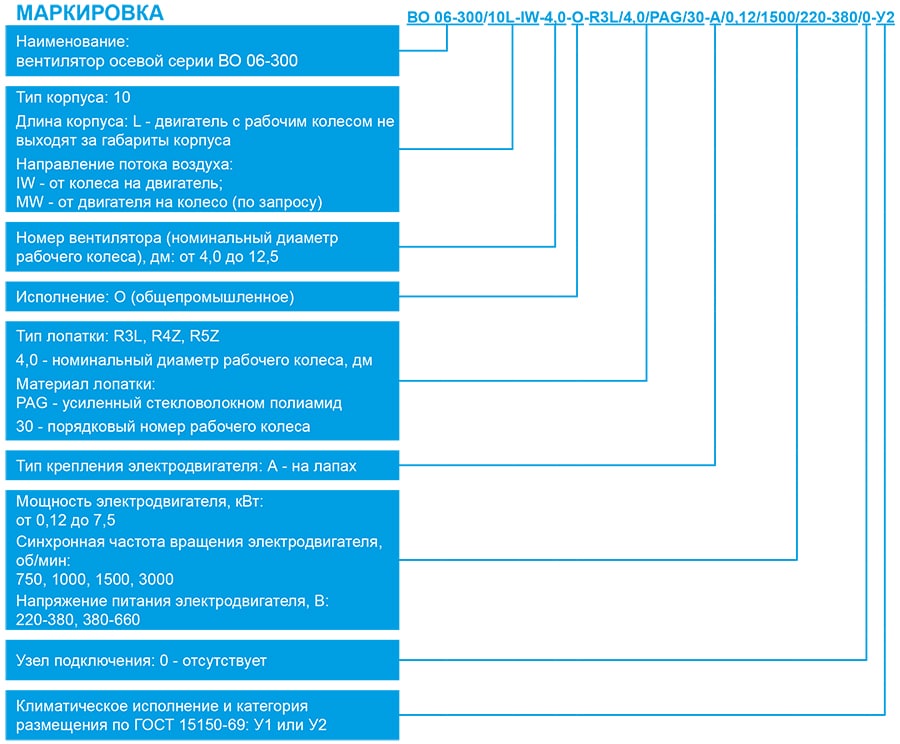

ВО 06-300_маркировка.jpg

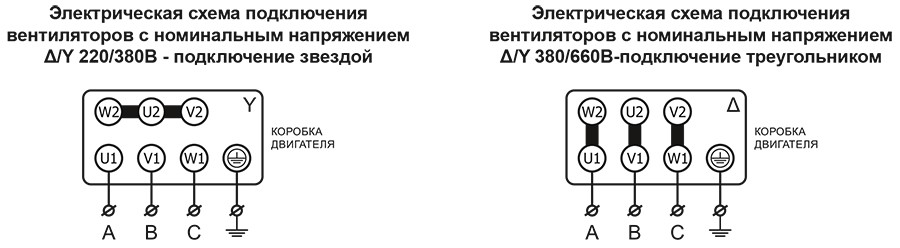

Электрические схемы подключения вентиляторов в сеть 380 В

ВО 06-300_элсхема.jpg

* В вентиляторах с номинальным напряжением ∆/Y 380В/660В предусмотрена возможность запуска пониженным напряжением по схеме Y-∆. Для получения более подробной информации по подключению, обратитесь в отдел технической поддержки.
