Вентилятор дымоудаления крышный РОКС-ВКРС, РОКС-ВКРФ в Смоленске
монтажные типа СОМ.
Описание
- Вентиляторы крышные радиальные низкого давления
- Предназначены для удаления возникающих при пожаре дымовоздушных смесей в системах противодымной вентиляции
- Монтаж только в вертикальном положении на стаканы СОМ-ДУ-RF
Конструктив
- Типы корпуса РОКС:
ВКРФ - с выбросом воздуха вверх (факельный)
- Корпус из оцинкованной стали с «нулевым» аэродинамическим сопротивлением
- Рабочее колесо «РК635» или «РК935» с загнутыми назад лопатками изготовлено из углеродистой стали с термостойким покрытием
Двигатель
- Трехфазный асинхронный электродвигатель
- Степень защиты электродвигателя не ниже IP 54
Условия эксплуатации
- Климатическое исполнение по ГОСТ 15150: У1 (для эксплуатации на открытом воздухе)
- Температура окружающей среды от -45°С до +40°С
- Исполнение (ДУ) дымоудаление
- Температура перемещаемой среды:
- ДУ600 до +600°С в течение двух часов
- Перемещаемая среда не должна содержать:
- пары и газы с агрессивностью к металлам, покрытиям и изоляции выше агрессивности воздуха

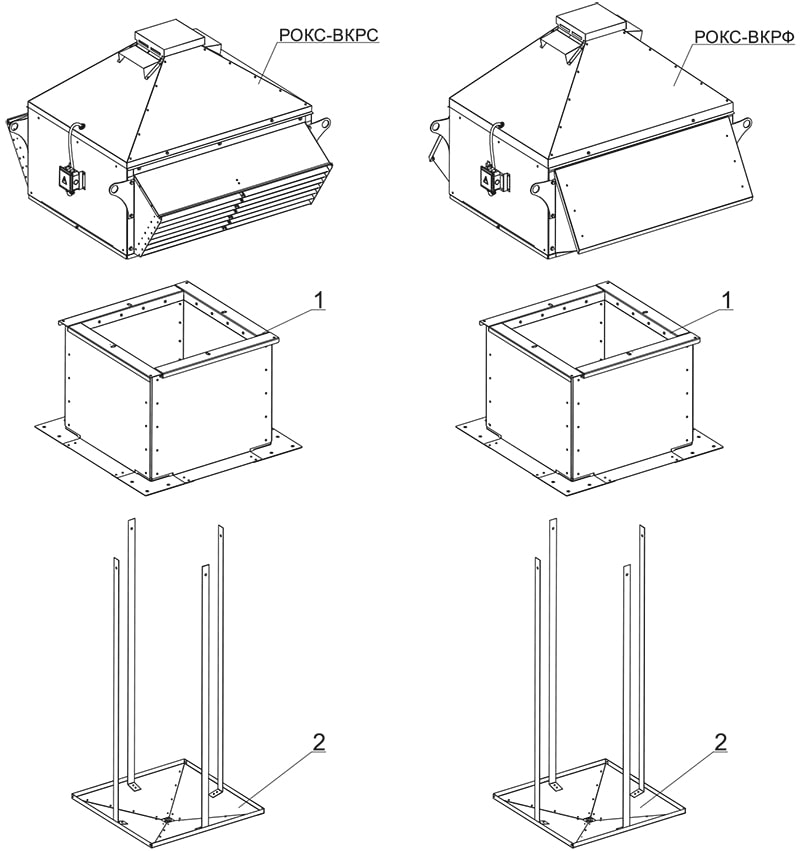

Дополнительная комплектация
1 - Стаканы опорные монтажные
2 - Дренажный поддон ДП-СОМ
Дополнительные комплектующие в комплект поставки не входят
Полная информация о вентиляторах РОКС-ДУ в электронном pdf-каталоге по ссылке во вкладке "Характеристики".
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры вентиляторов РОКС-ВКРС-ДУ
Габаритные и присоединительные размеры вентиляторов РОКС-ВКРФ-ДУ
|
Наименование |
А, мм |
В, мм |
D, мм |
H max,мм |
L max, мм |
|
РОКС-ВКРС-3,55 / РОКС-ВКРФ-3,55 |
480 |
945 |
14 |
646 |
880 |
|
РОКС-ВКРС-4,0 / РОКС-ВКРФ-4,0 |
530 |
1005 |
14 |
721 |
948 |
|
РОКС-ВКРС-4,5 / РОКС-ВКРФ-4,5 |
580 |
1069 |
14 |
767 |
1081 |
|
РОКС-ВКРС-5,0 / РОКС-ВКРФ-5,0 |
630 |
1138 |
14 |
774 |
1132 |
|
РОКС-ВКРС-5,6 / РОКС-ВКРФ-5,6 |
690 |
1219 |
14 |
918 |
1245 |
|
РОКС-ВКРС-6,3 / РОКС-ВКРФ-6,3 |
755 |
1329 |
14 |
921 |
1316 |
|
РОКС-ВКРС-7,1 / РОКС-ВКРФ-7,1 |
840 |
1469 |
14 |
1150 |
1480 |
|
РОКС-ВКРС-8,0 / РОКС-ВКРФ-8,0 |
1005 |
1699 |
16 |
1208 |
1678 |
|
РОКС-ВКРС-9,0 / РОКС-ВКРФ-9,0 |
1050 |
1729 |
16 |
1356 |
1755 |
|
РОКС-ВКРС-10,0 / РОКС-ВКРФ-10,0 |
1220 |
1979 |
16 |
1444 |
1935 |
|
РОКС-ВКРС-11,2 / РОКС-ВКРФ-11,2 |
1350 |
2126 |
16 |
1576 |
2197 |
|
РОКС-ВКРС-12,5 / РОКС-ВКРФ-12,5 |
1505 |
2327 |
18 |
1695 |
2417 |
Технические характеристики
|
Наименование |
N, кВт |
n, об/мин |
Ток при 380В, А |
Масса max, кг |
|
РОКС-ВКРС-3,55-ДУ400-РК635-0,18/1500/220-380 РОКС-ВКРФ-3,55-ДУ400-РК635-0,18/1500/220-380 |
0,18 |
1310 |
0,67 |
73 |
|
РОКС-ВКРС-3,55-ДУ400-РК935-0,18/1500/220-380 РОКС-ВКРФ-3,55-ДУ400-РК935-0,18/1500/220-380 |
0,18 |
1310 |
0,67 |
73 |
|
РОКС-ВКРС-3,55-ДУ400-РК635-1,5/3000/220-380 РОКС-ВКРФ-3,55-ДУ400-РК635-1,5/3000/220-380 |
1,5 |
2850 |
3,46 |
80 |
|
РОКС-ВКРС-3,55-ДУ400-РК935-2,2/3000/220-380 РОКС-ВКРФ-3,55-ДУ400-РК935-2,2/3000/220-380 |
2,2 |
2855 |
4,85 |
82 |
|
РОКС-ВКРС-4,0-ДУ400-РК635-0,37/1500/220-380 РОКС-ВКРФ-4,0-ДУ400-РК635-0,37/1500/220-380 |
0,37 |
1340 |
1,18 |
74 |
|
РОКС-ВКРС-4,0-ДУ400-РК935-0,37/1500/220-380 РОКС-ВКРФ-4,0-ДУ400-РК935-0,37/1500/220-380 |
0,37 |
1340 |
1,18 |
75 |
|
РОКС-ВКРС-4,0-ДУ400-РК635-3,0/3000/220-380 РОКС-ВКРФ-4,0-ДУ400-РК635-3,0/3000/220-380 |
3,0 |
2860 |
6,35 |
96 |
|
РОКС-ВКРС-4,0-ДУ400-РК935-4,0/3000/220-380 РОКС-ВКРФ-4,0-ДУ400-РК935-4,0/3000/220-380 |
4,0 |
2880 |
8,2 |
97 |
|
РОКС-ВКРС-4,5-ДУ400-РК635-0,55/1500/220-380 РОКС-ВКРФ-4,5-ДУ400-РК635-0,55/1500/220-380 |
0,55 |
1390 |
1,66 |
107 |
|
РОКС-ВКРС-4,5-ДУ400-РК935-1,1/1500/220-380 РОКС-ВКРФ-4,5-ДУ400-РК935-1,1/1500/220-380 |
1,1 |
1390 |
2,85 |
115 |
|
РОКС-ВКРС-5,0-ДУ400-РК635-0,37/1000/220-380 РОКС-ВКРФ-5,0-ДУ400-РК635-0,37/1000/220-380 |
0,37 |
880 |
1,39 |
119 |
|
РОКС-ВКРС-5,0-ДУ400-РК935-0,55/1000/220-380 РОКС-ВКРФ-5,0-ДУ400-РК935-0,55/1000/220-380 |
0,55 |
880 |
1,79 |
120 |
|
РОКС-ВКРС-5,0-ДУ400-РК635-1,1/1500/220-380 РОКС-ВКРФ-5,0-ДУ400-РК635-1,1/1500/220-380 |
1,1 |
1390 |
2,85 |
128 |
|
РОКС-ВКРС-5,0-ДУ400-РК935-1,5/1500/220-380 РОКС-ВКРФ-5,0-ДУ400-РК935-1,5/1500/220-380 |
1,5 |
1400 |
3,72 |
130 |
|
РОКС-ВКРС-5,6-ДУ400-РК635-0,55/1000/220-380 РОКС-ВКРФ-5,6-ДУ400-РК635-0,55/1000/220-380 |
0,55 |
880 |
1,79 |
161 |
|
РОКС-ВКРС-5,6-ДУ400-РК935-0,75/1000/220-380 РОКС-ВКРФ-5,6-ДУ400-РК935-0,75/1000/220-380 |
0,75 |
905 |
2,3 |
169 |
|
РОКС-ВКРС-5,6-ДУ400-РК635-2,2/1500/220-380 РОКС-ВКРФ-5,6-ДУ400-РК635-2,2/1500/220-380 |
2,2 |
1410 |
5,3 |
178 |
|
РОКС-ВКРС-5,6-ДУ400-РК935-3,0/1500/220-380 РОКС-ВКРФ-5,6-ДУ400-РК935-3,0/1500/220-380 |
3,0 |
1410 |
6,8 |
185 |
|
РОКС-ВКРС-6,3-ДУ400-РК635-1,1/1000/220-380 РОКС-ВКРФ-6,3-ДУ400-РК635-1,1/1000/220-380 |
1,1 |
905 |
3,2 |
185 |
|
РОКС-ВКРС-6,3-ДУ400-РК935-1,5/1000/220-380 РОКС-ВКРФ-6,3-ДУ400-РК935-1,5/1000/220-380 |
1,5 |
920 |
4,29 |
194 |
|
РОКС-ВКРС-6,3-ДУ400-РК635-4,0/1500/220-380 РОКС-ВКРФ-6,3-ДУ400-РК635-4,0/1500/220-380 |
4,0 |
1435 |
8,8 |
203,8 |
|
РОКС-ВКРС-6,3-ДУ400-РК935-5,5/1500/220-380 РОКС-ВКРФ-6,3-ДУ400-РК935-5,5/1500/220-380 |
5,5 |
1440 |
11,7 |
214 |
|
РОКС-ВКРС-7,1-ДУ400-РК635-2,2/1000/220-380 РОКС-ВКРФ-7,1-ДУ400-РК635-2,2/1000/220-380 |
2,2 |
935 |
5,6 |
246 |
|
РОКС-ВКРС-7,1-ДУ400-РК935-3,0/1000/220-380 РОКС-ВКРФ-7,1-ДУ400-РК935-3,0/1000/220-380 |
3,0 |
960 |
7,64 |
257 |
|
РОКС-ВКРС-7,1-ДУ400-РК635-7,5/1500/380-660 РОКС-ВКРФ-7,1-ДУ400-РК635-7,5/1500/380-660 |
7,5 |
1450 |
15,71 |
288 |
|
РОКС-ВКРС-7,1-ДУ400-РК935-11,0/1500/380-660 РОКС-ВКРФ-7,1-ДУ400-РК935-11,0/1500/380-660 |
11,0 |
1460 |
22,78 |
310 |
|
РОКС-ВКРС-8,0-ДУ400-РК635-4,0/1000/220-380 РОКС-ВКРФ-8,0-ДУ400-РК635-4,0/1000/220-380 |
4,0 |
960 |
9,75 |
345,7 |
|
РОКС-ВКРС-8,0-ДУ400-РК935-5,5/1000/380-660 РОКС-ВКРФ-8,0-ДУ400-РК935-5,5/1000/380-660 |
5,5 |
960 |
12,9 |
378 |
|
РОКС-ВКРС-8,0-ДУ400-РК635-15,0/1500/380-660 РОКС-ВКРФ-8,0-ДУ400-РК635-15,0/1500/380-660 |
15,0 |
1460 |
30 |
424 |
|
РОКС-ВКРС-8,0-ДУ400-РК935-18,5/1500/380-660 РОКС-ВКРФ-8,0-ДУ400-РК935-18,5/1500/380-660 |
18,5 |
1470 |
36,3 |
457 |
|
РОКС-ВКРС-9,0-ДУ400-РК635-3,0/750/220-380 РОКС-ВКРФ-9,0-ДУ400-РК635-3,0/750/220-380 |
3,0 |
710 |
8,15 |
454 |
|
РОКС-ВКРС-9,0-ДУ400-РК935-4,0/750/380-660 РОКС-ВКРФ-9,0-ДУ400-РК935-4,0/750/380-660 |
4,0 |
720 |
10,47 |
491 |
|
РОКС-ВКРС-9,0-ДУ400-РК635-7,5/1000/380-660 РОКС-ВКРФ-9,0-ДУ400-РК635-7,5/1000/380-660 |
7,5 |
970 |
17,2 |
506 |
|
РОКС-ВКРС-9,0-ДУ400-РК935-11,0/1000/380-660 РОКС-ВКРФ-9,0-ДУ400-РК935-11,0/1000/380-660 |
11,0 |
970 |
24,5 |
533 |
|
РОКС-ВКРС-10,0-ДУ400-РК635-4,0/750/380-660 РОКС-ВКРФ-10,0-ДУ400-РК635-4,0/750/380-660 |
4,0 |
720 |
10,47 |
595 |
|
РОКС-ВКРС-10,0-ДУ400-РК935-7,5/750/380-660 РОКС-ВКРФ-10,0-ДУ400-РК935-7,5/750/380-660 |
7,5 |
720 |
18,17 |
645 |
|
РОКС-ВКРС-10,0-ДУ400-РК635-11,0/1000/380-660 РОКС-ВКРФ-10,0-ДУ400-РК635-11,0/1000/380-660 |
11,0 |
970 |
24,5 |
646 |
|
РОКС-ВКРС-10,0-ДУ400-РК935-15,0/1000/380-660 РОКС-ВКРФ-10,0-ДУ400-РК935-15,0/1000/380-660 |
15,0 |
970 |
31,6 |
676 |
|
РОКС-ВКРС-11,2-ДУ400-РК635-7,5/750/380-660 РОКС-ВКРФ-11,2-ДУ400-РК635-7,5/750/380-660 |
7,5 |
720 |
18,17 |
765 |
|
РОКС-ВКРС-11,2-ДУ400-РК935-11,0/750/380-660 РОКС-ВКРФ-11,2-ДУ400-РК935-11,0/750/380-660 |
11,0 |
730 |
26 |
769 |
|
РОКС-ВКРС-11,2-ДУ400-РК635-18,5/1000/380-660 РОКС-ВКРФ-11,2-ДУ400-РК635-18,5/1000/380-660 |
18,5 |
980 |
38,6 |
820 |
|
РОКС-ВКРС-11,2-ДУ400-РК935-30,0/1000/380-660 РОКС-ВКРФ-11,2-ДУ400-РК935-30,0/1000/380-660 |
30,0 |
980 |
60 |
910 |
|
РОКС-ВКРС-12,5-ДУ400-РК635-15,0/750/380-660 РОКС-ВКРФ-12,5-ДУ400-РК635-15,0/750/380-660 |
15,0 |
730 |
35 |
1020 |
|
РОКС-ВКРС-12,5-ДУ400-РК935-18,5/750/380-660 РОКС-ВКРФ-12,5-ДУ400-РК935-18,5/750/380-660 |
18,5 |
730 |
41,1 |
1069 |
|
РОКС-ВКРС-12,5-ДУ400-РК635-30,0/1000/380-660 РОКС-ВКРФ-12,5-ДУ400-РК635-30,0/1000/380-660 |
30,0 |
980 |
60 |
1102 |
|
РОКС-ВКРС-12,5-ДУ400-РК935-45,0/1000/380-660 РОКС-ВКРФ-12,5-ДУ400-РК935-45,0/1000/380-660 |
45,0 |
980 |
86 |
1269 |
* Технические характеристики ДУ600 соответствуют ДУ400.
Шумовые характеристики
|
Наименование |
Зона измерения |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
|
РОКС-ВКРС-3,55-ДУ400-РК635-0,18/1500/220-380 РОКС-ВКРФ-3,55-ДУ400-РК635-0,18/1500/220-380 |
Всасывание |
53 |
57 |
61 |
63 |
63 |
62 |
57 |
52 |
69 |
|
Нагнетание |
57 |
61 |
65 |
67 |
67 |
66 |
61 |
56 |
73 |
|
|
Окружение |
57 |
61 |
65 |
67 |
67 |
66 |
61 |
56 |
73 |
|
|
РОКС-ВКРС-3,55-ДУ400-РК935-0,18/1500/220-380 РОКС-ВКРФ-3,55-ДУ400-РК935-0,18/1500/220-380 |
Всасывание |
52 |
56 |
60 |
62 |
62 |
61 |
56 |
51 |
68 |
|
Нагнетание |
56 |
60 |
64 |
66 |
66 |
65 |
60 |
55 |
72 |
|
|
Окружение |
56 |
60 |
64 |
66 |
66 |
65 |
60 |
55 |
72 |
|
|
РОКС-ВКРС-3,55-ДУ400-РК635-1,5/3000/220-380 РОКС-ВКРФ-3,55-ДУ400-РК635-1,5/3000/220-380 |
Всасывание |
63 |
67 |
71 |
73 |
73 |
72 |
67 |
62 |
79 |
|
Нагнетание |
67 |
71 |
75 |
77 |
77 |
76 |
71 |
66 |
83 |
|
|
Окружение |
67 |
71 |
75 |
77 |
77 |
76 |
71 |
66 |
83 |
|
|
РОКС-ВКРС-3,55-ДУ400-РК935-2,2/3000/220-380 РОКС-ВКРФ-3,55-ДУ400-РК935-2,2/3000/220-380 |
Всасывание |
62 |
66 |
70 |
72 |
72 |
71 |
66 |
61 |
78 |
|
Нагнетание |
66 |
70 |
74 |
76 |
76 |
75 |
70 |
65 |
82 |
|
|
Окружение |
66 |
70 |
74 |
76 |
76 |
75 |
70 |
65 |
82 |
|
|
РОКС-ВКРС-4,0-ДУ400-РК635-0,37/1500/220-380 РОКС-ВКРФ-4,0-ДУ400-РК635-0,37/1500/220-380 |
Всасывание |
54 |
58 |
62 |
64 |
64 |
63 |
58 |
53 |
70 |
|
Нагнетание |
58 |
62 |
66 |
68 |
68 |
67 |
62 |
57 |
74 |
|
|
Окружение |
58 |
62 |
66 |
68 |
68 |
67 |
62 |
57 |
74 |
|
|
РОКС-ВКРС-4,0-ДУ400-РК935-0,37/1500/220-380 РОКС-ВКРФ-4,0-ДУ400-РК935-0,37/1500/220-380 |
Всасывание |
56 |
60 |
64 |
66 |
66 |
65 |
60 |
55 |
72 |
|
Нагнетание |
60 |
64 |
68 |
70 |
70 |
69 |
64 |
59 |
76 |
|
|
Окружение |
60 |
64 |
68 |
70 |
70 |
69 |
64 |
59 |
76 |
|
|
РОКС-ВКРС-4,0-ДУ400-РК635-3,0/3000/220-380 РОКС-ВКРФ-4,0-ДУ400-РК635-3,0/3000/220-380 |
Всасывание |
67 |
71 |
75 |
77 |
77 |
76 |
71 |
66 |
83 |
|
Нагнетание |
71 |
75 |
79 |
81 |
81 |
80 |
75 |
70 |
87 |
|
|
Окружение |
71 |
75 |
79 |
81 |
81 |
80 |
75 |
70 |
87 |
|
|
РОКС-ВКРС-4,0-ДУ400-РК935-4,0/3000/220-380 РОКС-ВКРФ-4,0-ДУ400-РК935-4,0/3000/220-380 |
Всасывание |
66 |
70 |
74 |
76 |
76 |
75 |
70 |
65 |
82 |
|
Нагнетание |
70 |
74 |
78 |
80 |
80 |
79 |
74 |
69 |
86 |
|
|
Окружение |
70 |
74 |
78 |
80 |
80 |
79 |
74 |
69 |
86 |
|
|
РОКС-ВКРС-4,5-ДУ400-РК635-0,55/1500/220-380 РОКС-ВКРФ-4,5-ДУ400-РК635-0,55/1500/220-380 |
Всасывание |
59 |
63 |
67 |
69 |
69 |
68 |
63 |
58 |
75 |
|
Нагнетание |
63 |
67 |
71 |
73 |
73 |
72 |
67 |
62 |
79 |
|
|
Окружение |
63 |
67 |
71 |
73 |
73 |
72 |
67 |
62 |
79 |
|
|
РОКС-ВКРС-4,5-ДУ400-РК935-1,1/1500/220-380 РОКС-ВКРФ-4,5-ДУ400-РК935-1,1/1500/220-380 |
Всасывание |
61 |
65 |
69 |
71 |
71 |
70 |
65 |
60 |
77 |
|
Нагнетание |
65 |
69 |
73 |
75 |
75 |
74 |
69 |
64 |
81 |
|
|
Окружение |
65 |
69 |
73 |
75 |
75 |
74 |
69 |
64 |
81 |
|
|
РОКС-ВКРС-5,0-ДУ400-РК635-0,37/1000/220-380 РОКС-ВКРФ-5,0-ДУ400-РК635-0,37/1000/220-380 |
Всасывание |
55 |
59 |
63 |
65 |
65 |
64 |
59 |
54 |
71 |
|
Нагнетание |
59 |
63 |
67 |
69 |
69 |
68 |
63 |
58 |
75 |
|
|
Окружение |
59 |
63 |
67 |
69 |
69 |
68 |
63 |
58 |
75 |
|
|
РОКС-ВКРС-5,0-ДУ400-РК935-0,55/1000/220-380 РОКС-ВКРФ-5,0-ДУ400-РК935-0,55/1000/220-380 |
Всасывание |
57 |
61 |
65 |
67 |
67 |
66 |
61 |
56 |
73 |
|
Нагнетание |
61 |
65 |
69 |
71 |
71 |
70 |
65 |
60 |
77 |
|
|
Окружение |
61 |
65 |
69 |
71 |
71 |
70 |
65 |
60 |
77 |
|
|
РОКС-ВКРС-5,0-ДУ400-РК635-1,1/1500/220-380 РОКС-ВКРФ-5,0-ДУ400-РК635-1,1/1500/220-380 |
Всасывание |
63 |
67 |
71 |
73 |
73 |
72 |
67 |
62 |
79 |
|
Нагнетание |
67 |
71 |
75 |
77 |
77 |
76 |
71 |
66 |
83 |
|
|
Окружение |
67 |
71 |
75 |
77 |
77 |
76 |
71 |
66 |
83 |
|
|
РОКС-ВКРС-5,0-ДУ400-РК935-1,5/1500/220-380 РОКС-ВКРФ-5,0-ДУ400-РК935-1,5/1500/220-380 |
Всасывание |
65 |
69 |
73 |
75 |
75 |
74 |
69 |
64 |
81 |
|
Нагнетание |
69 |
73 |
77 |
79 |
79 |
78 |
73 |
68 |
85 |
|
|
Окружение |
69 |
73 |
77 |
79 |
79 |
78 |
73 |
68 |
85 |
|
|
РОКС-ВКРС-5,6-ДУ400-РК635-0,55/1000/220-380 РОКС-ВКРФ-5,6-ДУ400-РК635-0,55/1000/220-380 |
Всасывание |
59 |
63 |
67 |
69 |
69 |
68 |
63 |
58 |
75 |
|
Нагнетание |
63 |
67 |
71 |
73 |
73 |
72 |
67 |
62 |
79 |
|
|
Окружение |
63 |
67 |
71 |
73 |
73 |
72 |
67 |
62 |
79 |
|
|
РОКС-ВКРС-5,6-ДУ400-РК935-0,75/1000/220-380 РОКС-ВКРФ-5,6-ДУ400-РК935-0,75/1000/220-380 |
Всасывание |
61 |
65 |
69 |
71 |
71 |
70 |
65 |
60 |
77 |
|
Нагнетание |
65 |
69 |
73 |
75 |
75 |
74 |
69 |
64 |
81 |
|
|
Окружение |
65 |
69 |
73 |
75 |
75 |
74 |
69 |
64 |
81 |
|
|
РОКС-ВКРС-5,6-ДУ400-РК635-2,2/1500/220-380 РОКС-ВКРФ-5,6-ДУ400-РК635-2,2/1500/220-380 |
Всасывание |
67 |
71 |
75 |
77 |
77 |
76 |
71 |
66 |
83 |
|
Нагнетание |
71 |
75 |
79 |
81 |
81 |
80 |
75 |
70 |
87 |
|
|
Окружение |
71 |
75 |
79 |
81 |
81 |
80 |
75 |
70 |
87 |
|
|
РОКС-ВКРС-5,6-ДУ400-РК935-3,0/1500/220-380 РОКС-ВКРФ-5,6-ДУ400-РК935-3,0/1500/220-380 |
Всасывание |
69 |
73 |
77 |
79 |
79 |
78 |
73 |
68 |
85 |
|
Нагнетание |
73 |
77 |
81 |
83 |
83 |
82 |
77 |
72 |
89 |
|
|
Окружение |
73 |
77 |
81 |
83 |
83 |
82 |
77 |
72 |
89 |
|
|
РОКС-ВКРС-6,3-ДУ400-РК635-1,1/1000/220-380 РОКС-ВКРФ-6,3-ДУ400-РК635-1,1/1000/220-380 |
Всасывание |
63 |
67 |
71 |
73 |
73 |
72 |
67 |
62 |
79 |
|
Нагнетание |
67 |
71 |
75 |
77 |
77 |
76 |
71 |
66 |
83 |
|
|
Окружение |
67 |
71 |
75 |
77 |
77 |
76 |
71 |
66 |
83 |
|
|
РОКС-ВКРС-6,3-ДУ400-РК935-1,5/1000/220-380 РОКС-ВКРФ-6,3-ДУ400-РК935-1,5/1000/220-380 |
Всасывание |
66 |
70 |
74 |
76 |
76 |
75 |
70 |
65 |
82 |
|
Нагнетание |
70 |
74 |
78 |
80 |
80 |
79 |
74 |
69 |
86 |
|
|
Окружение |
70 |
74 |
78 |
80 |
80 |
79 |
74 |
69 |
86 |
|
|
РОКС-ВКРС-6,3-ДУ400-РК635-4,0/1500/220-380 РОКС-ВКРФ-6,3-ДУ400-РК635-4,0/1500/220-380 |
Всасывание |
72 |
76 |
80 |
82 |
82 |
81 |
76 |
71 |
88 |
|
Нагнетание |
76 |
80 |
84 |
86 |
86 |
85 |
80 |
75 |
92 |
|
|
Окружение |
76 |
80 |
84 |
86 |
86 |
85 |
80 |
75 |
92 |
|
|
РОКС-ВКРС-6,3-ДУ400-РК935-5,5/1500/220-380 РОКС-ВКРФ-6,3-ДУ400-РК935-5,5/1500/220-380 |
Всасывание |
74 |
78 |
82 |
84 |
84 |
83 |
78 |
73 |
90 |
|
Нагнетание |
78 |
82 |
86 |
88 |
88 |
87 |
82 |
77 |
94 |
|
|
Окружение |
78 |
82 |
86 |
88 |
88 |
87 |
82 |
77 |
94 |
|
|
РОКС-ВКРС-7,1-ДУ400-РК635-2,2/1000/220-380 РОКС-ВКРФ-7,1-ДУ400-РК635-2,2/1000/220-380 |
Всасывание |
68 |
72 |
76 |
78 |
78 |
77 |
72 |
67 |
84 |
|
Нагнетание |
72 |
76 |
80 |
82 |
82 |
81 |
76 |
71 |
88 |
|
|
Окружение |
72 |
76 |
80 |
82 |
82 |
81 |
76 |
71 |
88 |
|
|
РОКС-ВКРС-7,1-ДУ400-РК935-3,0/1000/220-380 РОКС-ВКРФ-7,1-ДУ400-РК935-3,0/1000/220-380 |
Всасывание |
70 |
74 |
78 |
80 |
80 |
79 |
74 |
69 |
86 |
|
Нагнетание |
74 |
78 |
82 |
84 |
84 |
83 |
78 |
73 |
90 |
|
|
Окружение |
74 |
78 |
82 |
84 |
84 |
83 |
78 |
73 |
90 |
|
|
РОКС-ВКРС-7,1-ДУ400-РК635-7,5/1500/380-660 РОКС-ВКРФ-7,1-ДУ400-РК635-7,5/1500/380-660 |
Всасывание |
76 |
80 |
84 |
86 |
86 |
85 |
80 |
75 |
92 |
|
Нагнетание |
80 |
84 |
88 |
90 |
90 |
89 |
84 |
79 |
96 |
|
|
Окружение |
80 |
84 |
88 |
90 |
90 |
89 |
84 |
79 |
96 |
|
|
РОКС-ВКРС-7,1-ДУ400-РК935-11,0/1500/380-660 РОКС-ВКРФ-7,1-ДУ400-РК935-11,0/1500/380-660 |
Всасывание |
78 |
82 |
86 |
88 |
88 |
87 |
82 |
77 |
94 |
|
Нагнетание |
82 |
86 |
90 |
92 |
92 |
91 |
86 |
81 |
98 |
|
|
Окружение |
82 |
86 |
90 |
92 |
92 |
91 |
86 |
81 |
98 |
|
|
РОКС-ВКРС-8,0-ДУ400-РК635-4,0/1000/220-380 РОКС-ВКРФ-8,0-ДУ400-РК635-4,0/1000/220-380 |
Всасывание |
72 |
76 |
80 |
82 |
82 |
81 |
76 |
71 |
88 |
|
Нагнетание |
76 |
80 |
84 |
86 |
86 |
85 |
80 |
75 |
92 |
|
|
Окружение |
76 |
80 |
84 |
86 |
86 |
85 |
80 |
75 |
92 |
|
|
РОКС-ВКРС-8,0-ДУ400-РК935-5,5/1000/380-660 РОКС-ВКРФ-8,0-ДУ400-РК935-5,5/1000/380-660 |
Всасывание |
75 |
79 |
83 |
85 |
85 |
84 |
79 |
74 |
91 |
|
Нагнетание |
79 |
83 |
87 |
89 |
89 |
88 |
83 |
78 |
95 |
|
|
Окружение |
79 |
83 |
87 |
89 |
89 |
88 |
83 |
78 |
95 |
|
|
РОКС-ВКРС-8,0-ДУ400-РК635-15,0/1500/380-660 РОКС-ВКРФ-8,0-ДУ400-РК635-15,0/1500/380-660 |
Всасывание |
81 |
85 |
89 |
91 |
91 |
90 |
85 |
80 |
97 |
|
Нагнетание |
85 |
89 |
93 |
95 |
95 |
94 |
89 |
84 |
101 |
|
|
Окружение |
85 |
89 |
93 |
95 |
95 |
94 |
89 |
84 |
101 |
|
|
РОКС-ВКРС-8,0-ДУ400-РК935-18,5/1500/380-660 РОКС-ВКРФ-8,0-ДУ400-РК935-18,5/1500/380-660 |
Всасывание |
83 |
87 |
91 |
93 |
93 |
92 |
87 |
82 |
99 |
|
Нагнетание |
87 |
91 |
95 |
97 |
97 |
96 |
91 |
86 |
103 |
|
|
Окружение |
87 |
91 |
95 |
97 |
97 |
96 |
91 |
86 |
103 |
|
|
РОКС-ВКРС-9,0-ДУ400-РК635-3,0/750/220-380 РОКС-ВКРФ-9,0-ДУ400-РК635-3,0/750/220-380 |
Всасывание |
69 |
73 |
77 |
79 |
79 |
78 |
73 |
68 |
85 |
|
Нагнетание |
73 |
77 |
81 |
83 |
83 |
82 |
77 |
72 |
89 |
|
|
Окружение |
73 |
77 |
81 |
83 |
83 |
82 |
77 |
72 |
89 |
|
|
РОКС-ВКРС-9,0-ДУ400-РК935-4,0/750/380-660 РОКС-ВКРФ-9,0-ДУ400-РК935-4,0/750/380-660 |
Всасывание |
72 |
76 |
80 |
82 |
82 |
81 |
76 |
71 |
88 |
|
Нагнетание |
76 |
80 |
84 |
86 |
86 |
85 |
80 |
75 |
92 |
|
|
Окружение |
76 |
80 |
84 |
86 |
86 |
85 |
80 |
75 |
92 |
|
|
РОКС-ВКРС-9,0-ДУ400-РК635-7,5/1000/380-660 РОКС-ВКРФ-9,0-ДУ400-РК635-7,5/1000/380-660 |
Всасывание |
77 |
81 |
85 |
87 |
87 |
86 |
81 |
76 |
93 |
|
Нагнетание |
81 |
85 |
89 |
91 |
91 |
90 |
85 |
80 |
97 |
|
|
Окружение |
81 |
85 |
89 |
91 |
91 |
90 |
85 |
80 |
97 |
|
|
РОКС-ВКРС-9,0-ДУ400-РК935-11,0/1000/380-660 РОКС-ВКРФ-9,0-ДУ400-РК935-11,0/1000/380-660 |
Всасывание |
79 |
83 |
87 |
89 |
89 |
88 |
83 |
78 |
95 |
|
Нагнетание |
83 |
87 |
91 |
93 |
93 |
92 |
87 |
82 |
99 |
|
|
Окружение |
83 |
87 |
91 |
93 |
93 |
92 |
87 |
82 |
99 |
|
|
РОКС-ВКРС-10,0-ДУ400-РК635-4,0/750/380-660 РОКС-ВКРФ-10,0-ДУ400-РК635-4,0/750/380-660 |
Всасывание |
73 |
77 |
81 |
83 |
83 |
82 |
77 |
72 |
89 |
|
Нагнетание |
77 |
81 |
85 |
87 |
87 |
86 |
81 |
76 |
93 |
|
|
Окружение |
77 |
81 |
85 |
87 |
87 |
86 |
81 |
76 |
93 |
|
|
РОКС-ВКРС-10,0-ДУ400-РК935-7,5/750/380-660 РОКС-ВКРФ-10,0-ДУ400-РК935-7,5/750/380-660 |
Всасывание |
76 |
80 |
84 |
86 |
86 |
85 |
80 |
75 |
92 |
|
Нагнетание |
80 |
84 |
88 |
90 |
90 |
89 |
84 |
79 |
96 |
|
|
Окружение |
80 |
84 |
88 |
90 |
90 |
89 |
84 |
79 |
96 |
|
|
РОКС-ВКРС-10,0-ДУ400-РК635-11,0/1000/380-660 РОКС-ВКРФ-10,0-ДУ400-РК635-11,0/1000/380-660 |
Всасывание |
81 |
85 |
89 |
91 |
91 |
90 |
85 |
80 |
97 |
|
Нагнетание |
85 |
89 |
93 |
95 |
95 |
94 |
89 |
84 |
101 |
|
|
Окружение |
85 |
89 |
93 |
95 |
95 |
94 |
89 |
84 |
101 |
|
|
РОКС-ВКРС-10,0-ДУ400-РК935-15,0/1000/380-660 РОКС-ВКРФ-10,0-ДУ400-РК935-15,0/1000/380-660 |
Всасывание |
83 |
87 |
91 |
93 |
93 |
92 |
87 |
82 |
99 |
|
Нагнетание |
87 |
91 |
95 |
97 |
97 |
96 |
91 |
86 |
103 |
|
|
Окружение |
87 |
91 |
95 |
97 |
97 |
96 |
91 |
86 |
103 |
|
|
РОКС-ВКРС-11,2-ДУ400-РК635-7,5/750/380-660 РОКС-ВКРФ-11,2-ДУ400-РК635-7,5/750/380-660 |
Всасывание |
78 |
82 |
86 |
88 |
88 |
87 |
82 |
77 |
94 |
|
Нагнетание |
82 |
86 |
90 |
92 |
92 |
91 |
86 |
81 |
98 |
|
|
Окружение |
82 |
86 |
90 |
92 |
92 |
91 |
86 |
81 |
98 |
|
|
РОКС-ВКРС-11,2-ДУ400-РК935-11,0/750/380-660 РОКС-ВКРФ-11,2-ДУ400-РК935-11,0/750/380-660 |
Всасывание |
80 |
84 |
88 |
90 |
90 |
89 |
84 |
79 |
96 |
|
Нагнетание |
84 |
88 |
92 |
94 |
94 |
93 |
88 |
83 |
100 |
|
|
Окружение |
84 |
88 |
92 |
94 |
94 |
93 |
88 |
83 |
100 |
|
|
РОКС-ВКРС-11,2-ДУ400-РК635-18,5/1000/380-660 РОКС-ВКРФ-11,2-ДУ400-РК635-18,5/1000/380-660 |
Всасывание |
85 |
89 |
93 |
95 |
95 |
94 |
89 |
84 |
101 |
|
Нагнетание |
89 |
93 |
97 |
99 |
99 |
98 |
93 |
88 |
105 |
|
|
Окружение |
89 |
93 |
97 |
99 |
99 |
98 |
93 |
88 |
105 |
|
|
РОКС-ВКРС-11,2-ДУ400-РК935-30,0/1000/380-660 РОКС-ВКРФ-11,2-ДУ400-РК935-30,0/1000/380-660 |
Всасывание |
87 |
91 |
95 |
97 |
97 |
96 |
91 |
86 |
103 |
|
Нагнетание |
91 |
95 |
99 |
101 |
101 |
100 |
95 |
90 |
107 |
|
|
Окружение |
91 |
95 |
99 |
101 |
101 |
100 |
95 |
90 |
107 |
|
|
РОКС-ВКРС-12,5-ДУ400-РК635-15,0/750/380-660 РОКС-ВКРФ-12,5-ДУ400-РК635-15,0/750/380-660 |
Всасывание |
82 |
86 |
90 |
92 |
92 |
91 |
86 |
81 |
98 |
|
Нагнетание |
86 |
90 |
94 |
96 |
96 |
95 |
90 |
85 |
102 |
|
|
Окружение |
86 |
90 |
94 |
96 |
96 |
95 |
90 |
85 |
102 |
|
|
РОКС-ВКРС-12,5-ДУ400-РК935-18,5/750/380-660 РОКС-ВКРФ-12,5-ДУ400-РК935-18,5/750/380-660 |
Всасывание |
84 |
88 |
92 |
94 |
94 |
93 |
88 |
83 |
100 |
|
Нагнетание |
88 |
92 |
96 |
98 |
98 |
97 |
92 |
87 |
104 |
|
|
Окружение |
88 |
92 |
96 |
98 |
98 |
97 |
92 |
87 |
104 |
|
|
РОКС-ВКРС-12,5-ДУ400-РК635-30,0/1000/380-660 РОКС-ВКРФ-12,5-ДУ400-РК635-30,0/1000/380-660 |
Всасывание |
88 |
92 |
96 |
98 |
98 |
97 |
92 |
87 |
104 |
|
Нагнетание |
92 |
96 |
100 |
102 |
102 |
101 |
96 |
91 |
108 |
|
|
Окружение |
92 |
96 |
100 |
102 |
102 |
101 |
96 |
91 |
108 |
|
|
РОКС-ВКРС-12,5-ДУ400-РК935-45,0/1000/380-660 РОКС-ВКРФ-12,5-ДУ400-РК935-45,0/1000/380-660 |
Всасывание |
91 |
95 |
99 |
101 |
101 |
100 |
95 |
90 |
107 |
|
Нагнетание |
95 |
99 |
103 |
105 |
105 |
104 |
99 |
94 |
111 |
|
|
Окружение |
95 |
99 |
103 |
105 |
105 |
104 |
99 |
94 |
111 |
|
Электрические схемы подключения вентиляторов в сеть 380 В
Не представленные в наличии модели доступны к поставке под заказ
Оповестить о поступлении
Всю необходимую информацию также можно получить по телефону «горячей линии»
+ 7 800 200 93 96или по телефону
+7 800 505 08 67 получить консультацию
