Лючок накладной CAD, FAD

Лючки накладные предназначены для прочистки, проверки и дезинфекции систем вентиляции и кондиционирования.
Описание товара
Характеристики моделей
Купить
Видео

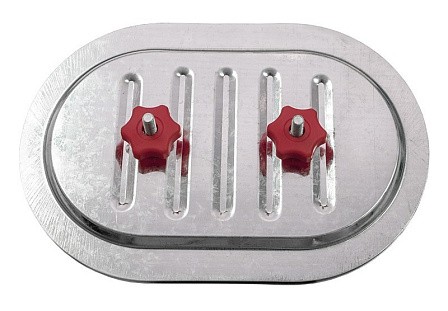

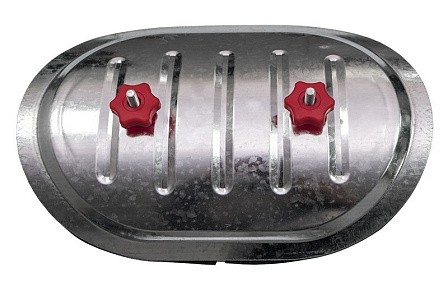

Лючки накладные предназначены для прочистки, проверки и дезинфекции систем вентиляции и кондиционирования. Устанавливаются на круглые (CAD) и прямоугольные (FAD) воздуховоды.

Лючки изготовлены из оцинкованной стали и имеют резиновый уплотнитель для герметичного закрытия отверстия в воздуховоде.

Лючки комплектуется самоклеящимся шаблоном (трафаретом), позволяющим вырезать соответствующее отверстие в круглом или прямоугольном воздуховоде.

Габаритные и присоединительные размеры CAD


Модель

D

A

B

CAD 180*80 mm Ø100

100

180

80

CAD 250*150 mm Ø160

150

250

10

CAD 250*150 mm Ø200

200

250

150

CAD 250*150 mm Ø315

315

250

150

CAD 250*150 mm Ø355

355

250

150

CAD 250*150 mm Ø400

400

250

150

CAD 300*200 mm Ø315

315

300

200

CAD 300*200 mm Ø355

355

300

200

CAD 300*200 mm Ø400

400

300

200

CAD 300*200 mm Ø450

450

300

200

CAD 300*200 mm Ø500

500

300

200

CAD 400*300 mm Ø400

400

400

300

CAD 400*300 mm Ø450

450

400

300

CAD 400*300 mm Ø500

500

400

300



Габаритные и присоединительные размеры FAD


Модель

A

B

FAD 180*80 mm

180

80

FAD 200*100 mm

200

100

FAD 250*150 mm

250

150

FAD 300*200 mm

300

200

FAD 400*300 mm

400

300



Монтаж:

1. Наклейте самоклеящийся шаблон, поставляемый в комплекте с лючком, на воздуховод.


2. Вырежьте отверстие с допуском + 3 мм.


3. Выверните прижимные ручки до упора, вставьте внутреннюю часть лючка под углом в полученное отверстие воздуховода, выровняйте, а затем затяните ручки.
